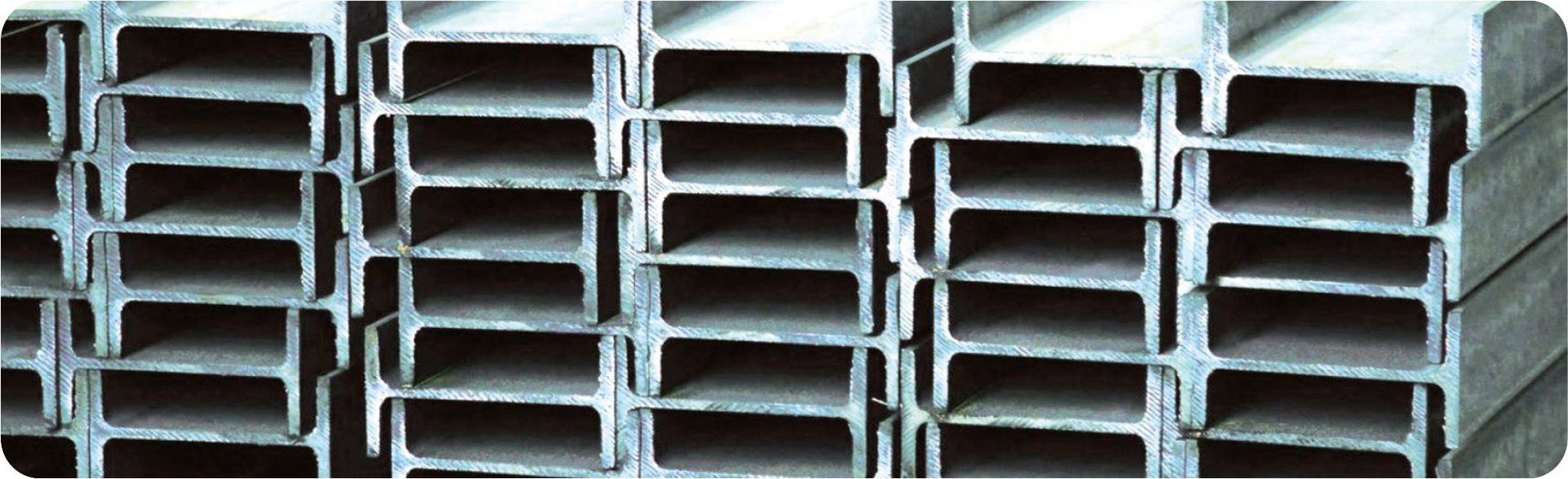

تیرآهن بال نیم پهن موازی (IPE)
تیرآهن بال نیمپهن موازی یکی از مقاطع پرکاربرد فولادی در صنعت ساختمان و پروژههای عمرانی سنگین است. این تیرآهن دارای مقطع I شکل بوده و بالهای آن به صورت موازی و نیمپهن طراحی میشوند. طراحی خاص این مقطع، موجب افزایش مقاومت خمشی و برشی آن در مقایسه با تیرآهنهای سبک میگردد.
به دلیل استحکام بالا و قابلیت باربری مناسب، این محصول در سازههای بزرگ، پلها، سولههای صنعتی و پروژههای زیرساختی مورد استفاده قرار میگیرد. علاوه بر مقاومت مکانیکی بالا، استفاده از تیرآهن بال نیمپهن موازی موجب تسریع در اجرای پروژه و افزایش ایمنی سازهها میشود.
مزایای اصلی این محصول شامل تحمل بارهای سنگین، مقاومت در برابر فشار و خمش، و قابلیت استفاده در سازههای عمرانی کلان
تیرآهن بال نیمپهن موازی (I-2) ذوبآهن اصفهان
شرکت سهامی ذوبآهن اصفهان به عنوان تولیدکننده اصلی مقاطع فولادی در ایران، تیرآهنهای بال نیمپهن موازی را با علامت مشخصه I-2 تولید و روانه بازار میکند. این محصولات مطابق با استاندارد ملی و بینالمللی طراحی و ساخته شده و از کیفیت بالایی برخوردار هستند.
استانداردهای تولید
- ISIRI 1791 استاندارد ملی ایران
- DIN 1025-5 مربوط به ابعاد، وزن و مقادیر ایستایی
- EN 10034در زمینه رواداریها
- EN 10025-2 در خصوص مشخصات فنی و آنالیز شیمیایی

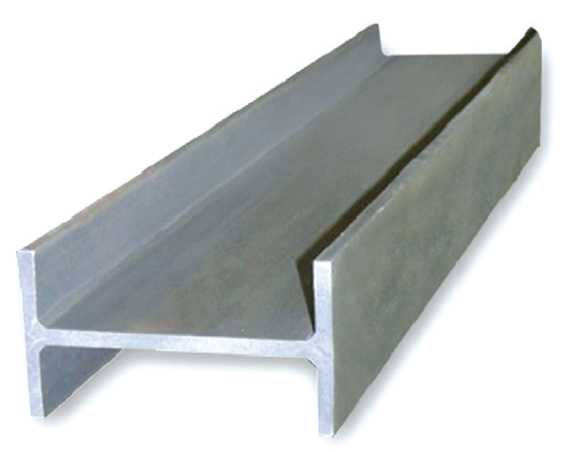

مشخصات تیرآهن بال نیمپهن موازی ذوبآهن اصفهان
- شکل ظاهری: مقطع I با بالهای نیمپهن و موازی
- وزن و ابعاد: مطابق با جداول استاندارد تولیدی
- فرآیند تولید: نورد گرم با کنترل کیفیت چندمرحلهای
- گواهینامهها: عرضه همراه با گواهینامههای معتبر فنی و کیفی
مشخصات فنی تیرآهن بال نیمپهن موازی ذوبآهن اصفهان
اطلاعات دقیق ابعادی، وزن واحد طول، ترکیب شیمیایی و خواص مکانیکی تیرآهنهای بال نیمپهن موازی ذوبآهن اصفهان در جداول زیر ارائه میشود:

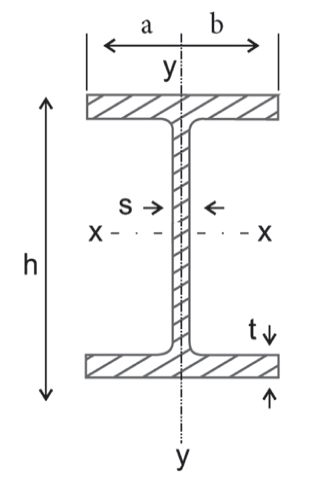

| نمره تیرآهن I-2 | ابعاد و رواداری ها بر حسب میلیمتر | وزن | ||||||||||
ارتفاع H(mm) | عرض بال b (mm) | ضخامت جان S (mm) | ضخامت بال t (mm) | شعاع انحنای گوشه ها r | وزن یک متر kg | رواداری % | ||||||
| مقدار اسمی | رواداری | مقدار اسمی | رواداری | مقدار اسمی | رواداری | مقدار اسمی | رواداری | شاخه | بسته یا محموله | |||
| 12 | 120 | 3+ 2- | 64 | 4+ 2- | 4/4 | 7/0± | 3/6 | 5/0-5/1+ | 7 | 4/10 | 6± | 4± |
| 14 | 140 | 73 | 7/4 | 9/6 | 2+ 1- | 7 | 9/12 | |||||
| 16 | 160 | 82 | 0/5 | 4/7 | 9 | 8/15 | ||||||
| 18 | 180 | 91 | 3/5 | 0/8 | 9 | 8/18 | ||||||
| 20 | 200 | 4+ 2- | 100 | 6/5 | 5/8 | 12 | 4/22 | |||||
| 22 | 220 | 110 | 9/5 | 2/9 | 12 | 2/26 | ||||||
| 24 | 240 | 120 | 4+ 2- | 2/6 | 8/9 | 15 | 7/30 | |||||
| 27 | 270 | 135 | 6/6 | 2/10 | 5/2+ 5/1- | 15 | 1/36 | |||||
| 30 | 300 | 150 | 1/7 | 1± | 7/10 | 15 | 2/42 | |||||
جدول شماره (1) : مشخصات ابعادی و وزن تیرآهن های تولیدی
| نمره تیرآهن I-2 | سطح مقطع A
Cm2 | سطح جانبی یک متر U
M2/m | مقادیر ایستایی نسبت به محورهای خمش | ممان ایستایی نیم مقطع Sx
Cm3 | فاصله بین محورهای تنش های کشش و فشار Sx cm | |||||
| محور X-X | محور Y-Y | |||||||||
ممان اینرسی Ix
Cm4 | مدول مقطع Wx
Cm3 | شعاع ژیراسیون Ix
cm | ممان اینرسی Iy
Cm4 | مدول مقطع Wy
Cm3 | شعاع ژیراسیون Iy
cm | |||||
| 12 | 2/13 | 475/0 | 318 | 0/53 | 90/4 | 7/27 | 65/8 | 45/1 | 4/30 | 5/10 |
| 14 | 4/16 | 551/0 | 541 | 3/77 | 5/74 | 9/44 | 3/12 | 65/1 | 2/44 | 3/12 |
| 16 | 1/20 | 623/0 | 869 | 109 | 6/58 | 3/68 | 7/16 | 84/1 | 9/61 | 14 |
| 18 | 9/23 | 698/0 | 1320 | 146 | 7/42 | 101 | 2/22 | 05/2 | 2/38 | 8/15 |
| 20 | 5/28 | 768/0 | 1940 | 194 | 8/26 | 142 | 5/28 | 24/2 | 110 | 6/17 |
| 22 | 4/33 | 848/0 | 2770 | 252 | 9/11 | 205 | 3/37 | 48/2 | 143 | 4/19 |
| 24 | 1/39 | 922/0 | 3890 | 324 | 9/97 | 284 | 3/47 | 69/2 | 183 | 2/21 |
| 27 | 9/45 | 04/1 | 5790 | 429 | 2/11 | 420 | 2/62 | 02/3 | 242 | 9/23 |
| 30 | 8/53 | 16/1 | 8360 | 557 | 5/12 | 604 | 5/80 | 35/3 | 314 | 6/26 |
جدول شماره (2) : اندازه ها و مقادیر ایستایی تیرآهن های تولیدی
| نوع فولاد | درصد وزنی عناصر موجود در محصول نهایی | کربن معادل (max) | |||||
| C (max) | Si | Mn | P (max) | S (max) | N (max) | ||
فولاد 37 (S235JR) | 19/0 | 40/0-12/0 | 50/1-25/0 | 050/0 | 050/0 | 014/0 | 35/0 |
فولاد 44 (S275JR) | 24/0 | 45/0-15/0 | 60/1-40/0 | 050/0 | 050/0 | 014/0 | 40/0 |
فولاد 52 (S355JR) | 27/0 | 60/0 ≥ | 70/1 ≥ | 050/0 | 050/0 | 014/0 | 45/0 |
جدول شماره (3) : ترکیب شیمیایی تیرآهن های تولیدی
| نوع فولاد | آزمون کشش | آزمون خمش سرد تحت زاویه 180 درجه | ||
حداقل تنش تسلیم Y.P N/mm2 | مقاومت کششی U.T.S N/mm2 | حداقل ازدیاد طول نسبی L0=5.66√S0 | قطر فک خمش نسبت به ضخامت نمونه (t) | |
| فولاد 37 (S235JR) | 235 | 510-360 | 26 | t 1 |
| فولاد 44 (S275JR) | 275 | 560-410 | 23 | t 5/2 |
| فولاد 52 (S355JR) | 355 | 630-470 | 22 | t 5/2 |
جدول شماره (4) : خواص مکانیکی تیرآهن های تولیدی
کاربرد تیرآهن بال نیمپهن موازی ذوبآهن اصفهان
با توجه به طراحی مقاوم و ظرفیت باربری بالا، این تیرآهن در پروژههای زیر کاربرد دارد:
ساختمانسازی: ستونها، تیرها، قابهای مقاوم و اسکلت فلزی ساختمانهای مرتفع
پلسازی: به دلیل مقاومت خمشی و تحمل بار زیاد
پروژههای عمرانی سنگین: سد سازی، سازههای بزرگ مقیاس و زیرساخت های کلان
سولهها و سالنهای صنعتی: مناسب برای سازههای صنعتی و باربر
این ویژگیها موجب شده است که تیرآهن بال نیمپهن موازی ذوبآهن اصفهان به عنوان یکی از گزینههای اصلی برای پروژههای عمرانی و صنعتی سنگین انتخاب شود.
