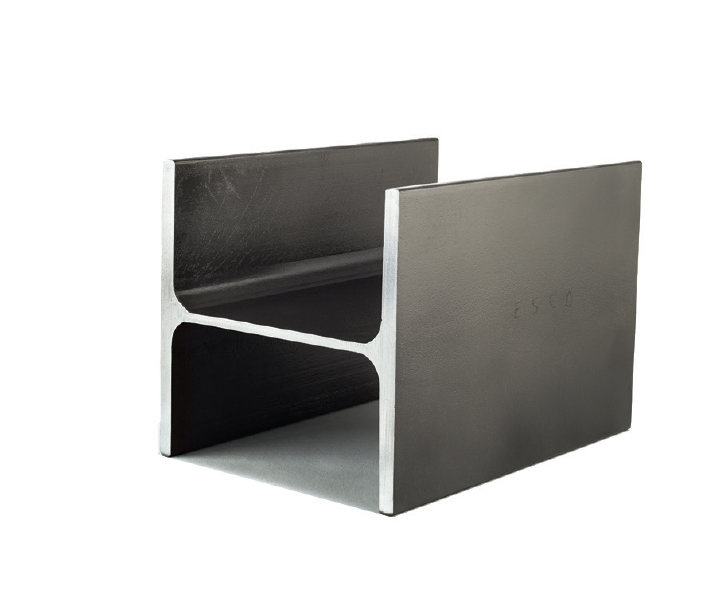

تیرآهن بال پهن (IPB)
تیرآهن بالپهن یا IPB که در برخی منابع با عنوان «H-Beam» نیز شناخته میشود، از مهمترین و پرکاربردترین مقاطع فولادی در صنعت ساختمانسازی و پروژههای عمرانی محسوب میشود. تفاوت اصلی این نوع تیرآهن با مدلهای معمولی، در طراحی بالهای پهنتر و ضخیمتر آن است. همین ویژگی موجب افزایش چشمگیر مقاومت خمشی و برشی این محصول نسبت به تیرآهنهای دیگر میگردد.
قابلیت تحمل بارهای سنگین و توزیع یکنواخت نیرو در سازهها از بارزترین ویژگیهای تیرآهنهای IPB است. به همین دلیل، این محصول در پروژههای عظیم عمرانی، ساختمانهای مرتفع، ستونهای باربر، پلها و سازههای صنعتی سنگین به عنوان یکی از اجزای اصلی مورد استفاده قرار میگیرد.
تیرآهن بالپهن (I-5) ذوبآهن اصفهان
شرکت سهامی ذوبآهن اصفهان به عنوان نخستین و بزرگترین تولیدکننده فولاد در ایران، تیرآهنهای بالپهن را با علامت مشخصه I-5 و در سایزهای مختلف تولید و به بازار عرضه میکند.
این محصولات به روش نورد گرم تولید شده و پس از آن، در چندین مرحله تحت آزمونهای مکانیکی و شیمیایی قرار میگیرند تا کیفیت و ایمنی آنها تضمین شود. تمامی تیرآهنهای تولیدی این شرکت همراه با گواهینامههای معتبر ملی و بینالمللی عرضه میشوند.
استانداردهای تولید تیرآهن بالپهن (I-5) ذوبآهن اصفهان
- تیرآهنهای بالپهن I-5 ذوبآهن اصفهان بر اساس استانداردهای زیر تولید میشوند:
- ISIRI 14484 – استاندارد ملی ایران ویژه تیرآهنهای بالپهن موازی
- DIN 1025-2 – مشخصات ابعادی، وزن و مقادیر ایستایی
- EN 10034 – رواداریها
- EN 10025-2 – آنالیز شیمیایی و خواص فنی
ویژگیها و مزایا تیرآهن بالپهن (I-5) ذوبآهن اصفهان
- شکل ظاهری: مقطع I شکل با بالهای پهن و موازی
- مقاومت مکانیکی بالا: مناسب برای تحمل بارهای سنگین و نیروهای خمشی و برشی
- فرآیند تولید: نورد گرم با کنترل کیفیت دقیق در تمامی مراحل تولید
- کیفیت تضمینشده: عرضه همراه با گواهینامههای رسمی و معتبر
- تنوع ابعاد و طولها: پاسخگو به نیاز پروژههای متنوع عمرانی و صنعتی
- دوام و طول عمر بالا: مقاوم در برابر بارگذاریهای شدید و شرایط سخت محیطی
- کاربرد تیرآهن IPB (I-5) ذوبآهن اصفهان
- به دلیل طراحی ویژه و مقاومت بالای خود، تیرآهنهای I-5 در حوزههای زیر بهکار گرفته میشوند:
- ساختمانسازی: ستونها، تیرها و اسکلت فلزی در ساختمانهای مرتفع و سنگین
- پلسازی: اجرای سازههای بزرگ باربر با ظرفیت بالا
- پروژههای عمرانی و زیرساختی: مناسب برای سدسازی، سازههای زیربنایی و سولههای صنعتی
- صنایع سنگین: کاربرد در تجهیزات و سازههای صنعتی مقاوم و مستحکم
چرا تیرآهن بالپهن I-5 ذوبآهن اصفهان
- تولید بر اساس معتبرترین استانداردهای ملی و بینالمللی
- استفاده از مواد اولیه باکیفیت و فناوری پیشرفته نورد گرم
- کنترل کیفی چندمرحلهای و تضمین اصالت کالا
- عرضه همراه با گواهینامههای رسمی و قابل استعلام
- انتخابی مطمئن برای مهندسان، پیمانکاران و مجریان پروژههای بزرگ عمرانی

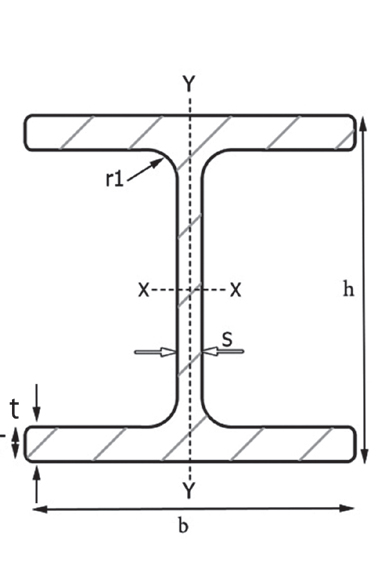

مشخصات فنی
مشخصات ابعادی، وزن واحد طول و مقادیر ایستایی تیرآهنهای بالپهن I-5 ذوبآهن اصفهان در جداول زیر درج شده است:
نمره تیرآهن I-5 | ابعاد و رواداری ها بر حسب میلیمتر |
| وزن یک متر G(kg/m) | سطح جانبی یک متر U (m2/m) | ||||||||||
ارتفاع H(mm) | عرض بال b (mm) | ضخامت جان S (mm) | ضخامت بال t (mm) | شعاع انحنای گوشه ها r | سطح مقطع F (cm2) | اسمی | رواداری % | |||||||
مقدار اسمی | رواداری | مقدار اسمی | رواداری | مقدار اسمی | رواداری | مقدار اسمی | رواداری | شاخه | بسته یا محموله | |||||
14 | 140 | 3+ 2- | 140 | 4+ 2- | 7 | 1± | 12 | 5/2+ 5/1- | 12 | 43 | 7/33 | 6± | 4± | 805/0 |
16 | 160 | 160 | 8 | 13 | 15 | 3/54 | 6/42 | 918/0 | ||||||
18 | 180 | 4+ 2- | 180 | 5/8 | 14 | 15 | 3/65 | 2/51 | 04/1 | |||||
20 | 200 | 200 | 9 | 15 | 18 | 1/87 | 3/61 | 15/1 | ||||||
30 | 300 | 300 | 4± | 11 | 5/1± | 19 | 27 | 149 | 117 | 73/1 | ||||
جدول شماره (1) : مشخصات ابعادی و وزن تیرآهن های بال پهن موازی با وزن متوسط
نمره تیرآهن I-5 | مقادیر ایستایی | ممان ایستایی نیم مقطع Sx
Cm3 | فاصله بین محورهای تنش های کشش و فشار Sx cm | |||||
محور X-X | محور Y-Y | |||||||
ممان اینرسی Ix
Cm4 | مدول مقطع Wx
Cm3 | شعاع ژیراسیون Ix
cm | ممان اینرسی Iy
Cm4 | مدول مقطع Wy
Cm3 | شعاع ژیراسیون Iy
cm | |||
14 | 1510 | 216 | 93/5 | 550 | 5/78 | 58/3 | 123 | 3/12 |
16 | 2490 | 311 | 78/6 | 889 | 111 | 05/4 | 177 | 1/14 |
18 | 3830 | 426 | 66/7 | 1360 | 151 | 57/4 | 241 | 9/15 |
20 | 5700 | 570 | 54/8 | 2000 | 200 | 07/5 | 321 | 7/17 |
30 | 25.170 | 1680 | 13 | 8560 | 571 | 58/7 | 934 | 9/26 |
جدول شماره (2) : مقادیر ایستایی تیرآهن های بال پهن موازی با وزن متوسط

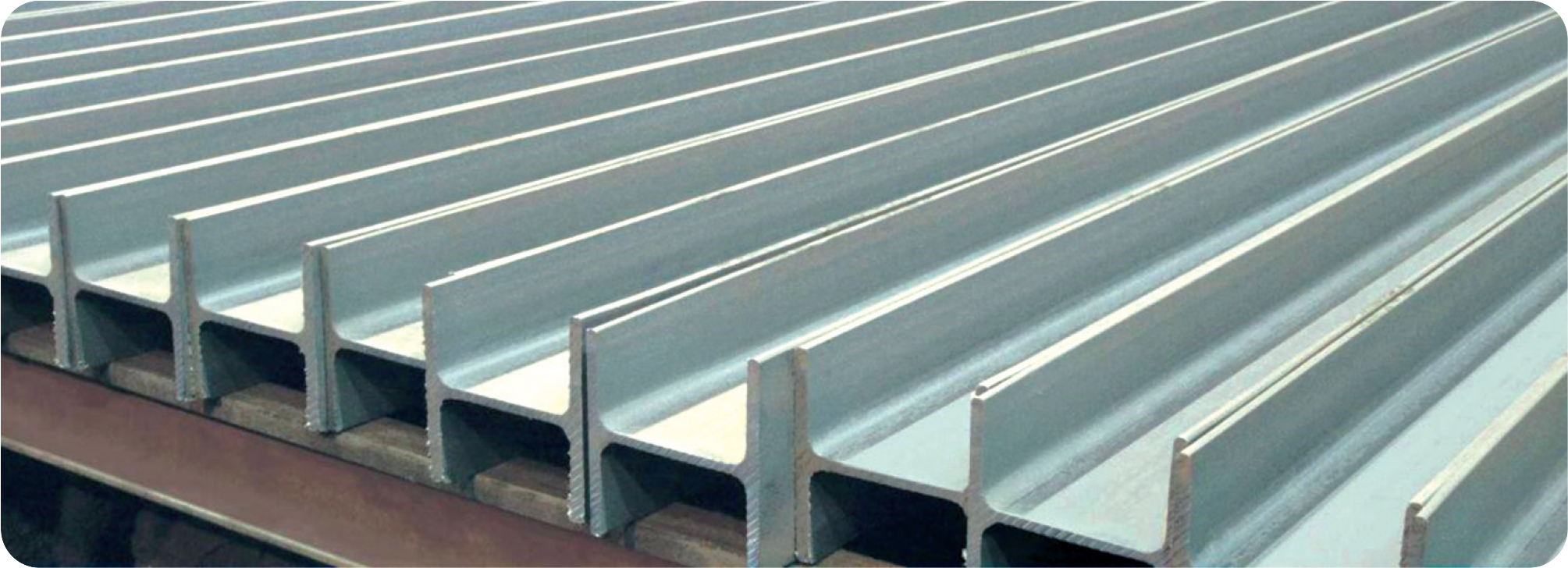

تیرآهن بالپهن سبک (IPBL)
تیرآهن بالپهن سبک یا «IPBL» یکی از مقاطع پرکاربرد فولادی در صنعت ساختوساز است. این نوع تیرآهن از نظر شکل ظاهری شباهت زیادی به تیرآهنهای بالپهن سنگین (IPB) دارد، اما با وزن کمتر طراحی و تولید میشود.
ساختار این تیرآهن به گونهای است که بین کاهش وزن و حفظ مقاومت مکانیکی تعادل برقرار کند. بالهای پهن و یکنواخت این محصول، نقش مهمی در انتقال یکنواخت بار و فشار به بخشهای مختلف سازه دارند. همین ویژگی باعث شده است که تیرآهن IPBL به گزینهای مناسب برای پروژههای سبک و نیمهسنگین تبدیل شود.
از مهمترین مزایای این مقطع میتوان به سهولت در نصب، کاهش هزینههای حملونقل به دلیل وزن پایین، سرعت بالای اجرا و کاهش بار مرده ساختمان اشاره کرد. این مزایا به بهینهسازی مصرف مصالح و افزایش ایمنی پروژه کمک میکنند.
تیرآهن بالپهن سبک (I-4) ذوبآهن اصفهان
شرکت سهامی ذوبآهن اصفهان به عنوان نخستین و بزرگترین تولیدکننده فولاد در کشور، تیرآهنهای بالپهن سبک خود را با علامت مشخصه I-4 تولید و عرضه میکند.
این محصولات به روش نورد گرم تولید شده و مطابق با استاندارد ملی ایران و استانداردهای بینالمللی زیر عرضه میشوند:
- ISIRI 13781 – استاندارد ملی ایران
- DIN 1025-3 – ابعاد، وزن و مقادیر ایستایی
- EN 10034 – رواداریها
- EN 10025-2 – مشخصات فنی و آنالیز شیمیایی
تمامی تیرآهنهای I-4 پس از تولید، تحت کنترل کیفیت دقیق و آزمایشهای مکانیکی و شیمیایی قرار گرفته و همراه با گواهینامههای معتبر به مشتریان ارائه میشوند.
ویژگیهای تیرآهن I-4 ذوبآهن اصفهان
- شکل ظاهری: مقطع I شکل با بالهای پهن و موازی
- وزن سبک: طراحی اقتصادی با تعادل میان وزن کمتر و مقاومت کافی
- فرآیند تولید: نورد گرم همراه با کنترل کیفیت چندمرحلهای
- مزایا: کاهش بار مرده سازه، کاهش هزینه حملونقل، سهولت نصب و سرعت بالای اجرا
مشخصات فنی تیرآهن IPBL (I-4) ذوبآهن اصفهان
مشخصات ابعادی، وزن واحد طول و مقادیر ایستایی تیرآهنهای I-4 ذوبآهن اصفهان در جداول زیر ارائه شده است:
| نمره تیرآهن I-4 | ابعاد و رواداری ها بر حسب میلیمتر | شعاع انحنای گوشه ها r | وزن یک متر G(kg/m) | |||||||||
ارتفاع H(mm) | عرض بال b (mm) | ضخامت جان S (mm) | ضخامت بال t (mm) | اسمی | رواداری % | |||||||
| مقدار اسمی | رواداری | مقدار اسمی | رواداری | مقدار اسمی | رواداری | مقدار اسمی | رواداری | شاخه | بسته یا محموله | |||
| 14 | 123 | 3+ 2- | 140 | 4+ 2- | 5/5 | 7/0± | 5/8 | 200 | 12 | 7/24 | 6± | 4± |
| 16 | 152 | 160 | 8 | 9 | 2+ 1- | 15 | 4/30 | |||||
| 18 | 171 | 180 | 6 | 5/9 | 15 | 5/35 | ||||||
| 20 | 190 | 4+ 2- | 200 | 5/6 | 10 | 5/2+ 5/1- | 18 | 3/42 | ||||
| 30 | 290 | 300 | 4± | 5/8 | 1± | 14 | 27 | 3/88 | ||||
جدول شماره (1) : مشخصات بعادی و وزن تیرآهن های بال پهن موازی سبک
| نمره تیرآهن I-4 | سطح مقطع
Cm2 | سطح جانبی یک متر
m2/m | مقادیر ایستایی نسبت به محورهای خمش | ممان ایستایی نیم مقطع Sx
Cm3 | فاصله بین محورهای تنش های کشش و فشار Sx cm | |||||
| محور X-X | محور Y-Y | |||||||||
ممان اینرسی Ix
Cm4 | مدول مقطع Wx
Cm3 | شعاع ژیراسیون Ix
cm | ممان اینرسی Iy
Cm4 | مدول مقطع Wy
Cm3 | شعاع ژیراسیون Iy
cm | |||||
| 14 | 4/31 | 794/0 | 1030 | 155 | 73/5 | 389 | 6/55 | 3/52 | 7/86 | 9/11 |
| 16 | 8/38 | 906/0 | 1670 | 220 | 57/6 | 616 | 9/76 | 98/3 | 123 | 6/13 |
| 18 | 3/45 | 02/1 | 2510 | 294 | 45/7 | 925 | 103 | 52/4 | 162 | 5/15 |
| 20 | 8/53 | 14/1 | 3690 | 389 | 28/8 | 1340 | 134 | 98/4 | 215 | 2/17 |
| 30 | 112 | 1724/1 | 18260 | 1260 | 7/12 | 6310 | 421 | 49/7 | 692 | 4/26 |
جدول شماره (2) : اندازه ها و مقادیر ایستایی تیرآهن های تولیدی
| نوع فولاد | درصد وزنی عناصر موجود در محصول نهایی | کربن معادل (max) | |||||
| C (max) | Si | Mn | P (max) | S (max) | N (max) | ||
فولاد 37 (S235JR) | 19/0 | 35/0-12/0 | 50/1-25/0 | 045/0 | 045/0 | 014/0 | 35/0 |
فولاد 44 (S275JR) | 23/0 | 45/0-15/0 | 60/1-40/0 | 045/0 | 045/0 | 014/0 | 40/0 |
فولاد 52 (S355JR) | 26/0 | 60/0 ≥ | 70/1 ≥ | 045/0 | 045/0 | 014/0 | 45/0 |
جدول شماره (3) : آنالیز شیمیایی تیرآهن های بال پهن موازی
| نوع فولاد | آزمون کشش | آزمون خمش سرد تحت زاویه 180 درجه | ||
حداقل تنش تسلیم Y.P N/mm2 | مقاومت کششی U.T.S N/mm2 | حداقل ازدیاد طول نسبی L0=5.66√S0 | قطر فک خمش نسبت به ضخامت نمونه (t) | |
| فولاد 37 (S235JR) | 235 | 510-360 | 26 | t 1 |
| فولاد 44 (S275JR) | 275 | 560-410 | 23 | t 5/2 |
| فولاد 52 (S355JR) | 355 | 630-470 | 22 | t 5/2 |
جدول شماره (4) : خواص مکانیکی تیرآهن های بال پهن موازی
کاربرد تیرآهن IPBL (I-4) ذوبآهن اصفهان
- تیرآهنهای بالپهن سبک ذوبآهن اصفهان به دلیل طراحی اقتصادی و وزن کمتر، در پروژههای زیر کاربرد گسترده دارند:
- ساختمانسازی: ستونها، تیرها، خرپاها و اسکلتهای فلزی سبک
- سولهها و سالنهای صنعتی: مناسب برای نصب سریعتر و کاهش وزن سازه
- پروژههای متوسط و نیمهسنگین: جایی که نیاز به کاهش وزن سازه همراه با حفظ ایمنی وجود دارد
