میلگرد یکی از مهمترین مقاطع فولادی مورد استفاده در سازههای بتنی است که وظیفه افزایش مقاومت کششی بتن را بر عهده دارد. این محصول با ایجاد پیوند مکانیکی قوی، استحکام بتن را در برابر بارهای خمشی و کششی به میزان قابلتوجهی ارتقا میدهد.

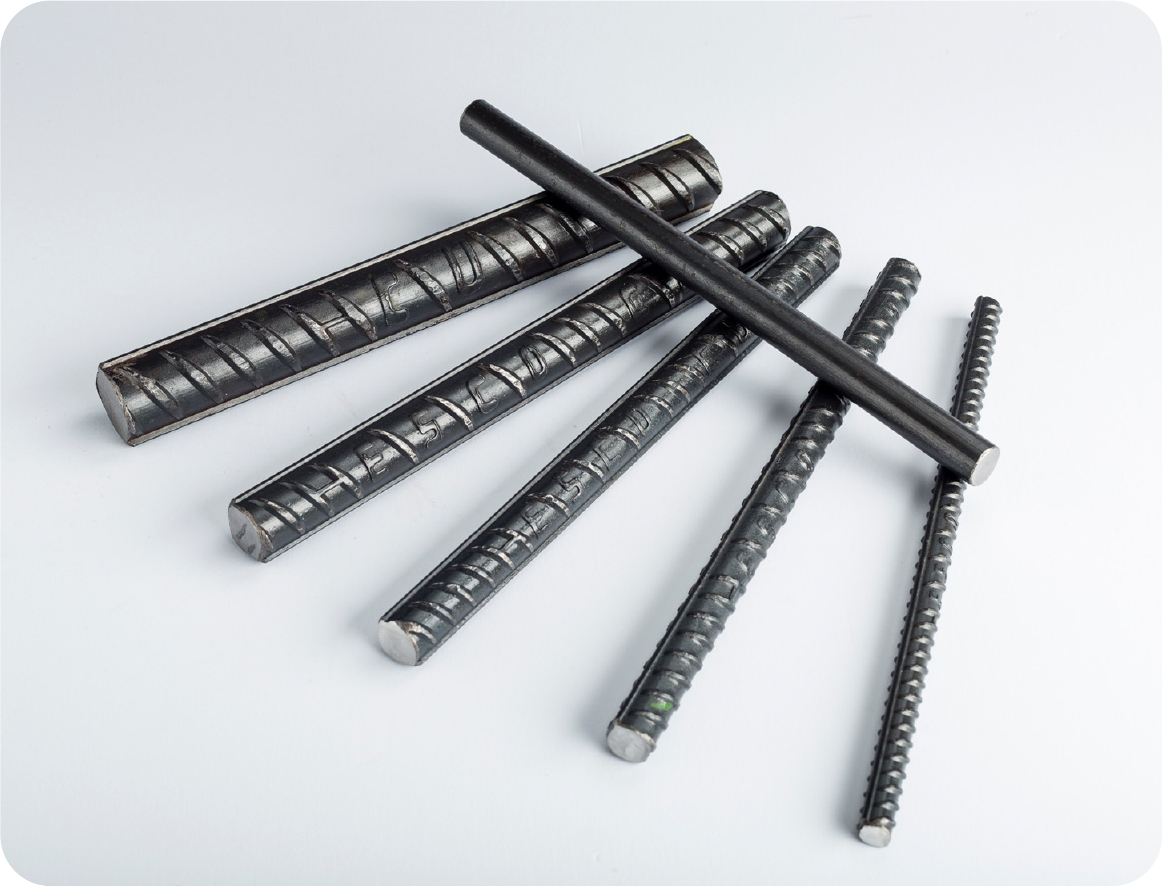

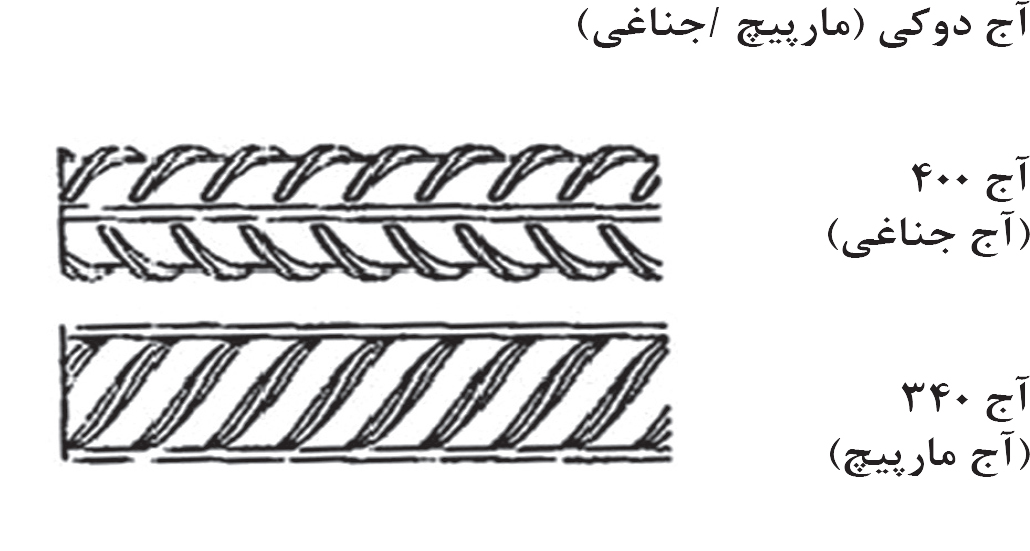

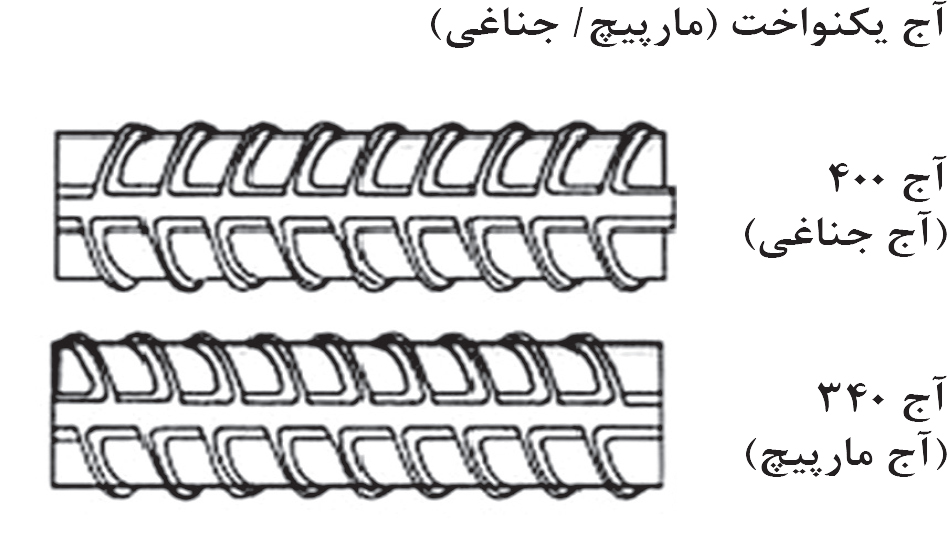

میلگردهای تولیدی شرکت سهامی ذوبآهن اصفهان در دو نوع ساده و آجدار عرضه میشوند. میلگرد آجدار در دو الگوی دوکی و یکنواخت تولید شده و هرکدام بسته به شرایط بارگذاری و نوع پروژه، در صنایع عمرانی و ساختمانی کاربرد دارند.
میلگردهای ذوبآهن اصفهان
شرکت سهامی ذوبآهن اصفهان، میلگردهای خود را مطابق با استاندارد ملی ایران ISIRI 3132 تولید و روانه بازار میکند. رعایت این استاندارد تضمینکننده خواص مکانیکی مناسب، دقت ابعادی، و کیفیت بالای محصول برای استفاده در انواع سازههای بتنی است.
ویژگیها و الزامات فنی میلگردهای ذوبآهن اصفهان
- تولید در دو نوع ساده و آجدار (الگوی دوکی و یکنواخت)
- خواص مکانیکی مطابق با ISIRI 3132
- الزام به پیشگرم در هنگام جوشکاری بر اساس استاندارد
- مشخص شدن قطر اسمی نمونه آزمون با علامت d
- تعیین قطر فک خمش توسط تولیدکننده جهت انجام آزمون
- انجام خمکاری مطابق با آییننامه بتن ایران برای حفظ خواص مکانیکی و ایمنی سازه
توصیههای کاربردی در مصرف میلگرد
- استفاده از ابزار مناسب برای خمکاری و برش
- جلوگیری از ترکخوردگی یا ایجاد آسیب سطحی بر میلگردها
- ذخیرهسازی در محیط خشک و به دور از رطوبت برای جلوگیری از خوردگی
مشخصات فنی میلگردهای ذوبآهن اصفهان
اطلاعات ابعادی، وزن واحد طول، مقادیر ایستایی و خواص مکانیکی میلگردهای تولیدی ذوبآهن اصفهان در جداول زیر ارائه شده است:
| قطر اسمی | قطر زمینه در میلگرد های آج 340 و آج 400 یکنواخت (mm) | رواداری قطر (ساده-آج یکنواخت) (mm) | وزن محاسباتی یک متر طول (kg) ساده،آجدار، یکنواخت، دوکی و مرکب) | رواداری وزن % | ملاحظات | |
| میلگرد ساده | میلگرد آجدار (آج یکنواخت، دوکی و مرکب) | |||||
| 8 | 5/7 | 3/0+ 5/0- | 395/0 | 7± | 8± | در محاسبات وزن مقدار جرم مخصوص فولاد gr/mm3 10-3×85/7 در نظر گرفته شده است
در میلگردهای ساده: اختلاف بین حداقل و حداکثر قطر (بیضی بودن) در فاصله 70 درصد دامنه رواداری می باشد |
| 10 | 3/9 | 616/0 | 5± | 6± | ||
| 12 | 11 | 888/0 | ||||
| 14 | 13 | 21/1 | 5± | |||
| 16 | 15 | 58/1 | ||||
| 18 | 17 | 2 | ||||
| 20 | 19 | 47/2 | ||||
| 22 | 21 | 4/0+ 5/0- | 98/2 | |||
| 25 | 24 | 85/3 | 4± | 4± | ||
| 28 | 5/26 | 4/0+ 7/0- | 83/4 | |||
| 32 | 5/30 | 31/6 | ||||
| 36 | 5/34 | 99/7 | ||||
جدول شماره (1) : مشخصات ابعادی و وزن میلگرد (ساده و آجدار)
| طبقه بندی | علامت مشخصه | درصد ترکیب شیمیایی عناصر( حداکثر مقادیر) | حداکثر کربن معادل | |||||
| C | Si | Mn | P | S | N | |||
| میلگرد ساده | س 240 | 24/0 | 60/0 | 81/0 | 055/0 | 055/0 | – | – |
| میلگرد آجدار مارپیچ | آج 340 | 35/0 | 65/0 | 36/1 | 050/0 | 050/0 | – | 50/0 |
| آج 350 | 30/0 | 60/0 | 66/1 | 045/0 | 045/0 | 014/0 | 51/0 | |
| ملگرد آجدار جناقی | آج400 | 40/0 | 65/0 | 66/1 | 050/0 | 050/0 | – | – |
| آج 420 | 33/0 | 60/0 | 56/1 | 045/0 | 045/0 | 014/0 | 56/0 | |
| میلگرد آجدار مرکب | آج 500 | 43/0 | 65/0 | 88/1 | 050/0 | 050/0 | – | – |
| آج 520 | 35/0 | 60/0 | 65/0 | 045/0 | 045/0 | 041/0 | 61/0 | |
جدول شماره (2) : آنالیز شیمیایی تیرآهن بال باریک شیبدار
| طبقه بندی | علامت مشخصه | آزمون کشش | آزمون خمش سرد | ||||||
استحکام تسلیم بالایی Y.P N/(mm)2 | مقاومت کششی U.T.S N/(mm)2 | نسبت استحکام کششی به استحکام تسلیم بالایی Rm/Reh | حداقل ازدیاد طول نسبی (درصد) %A5 | *قطر فک خمش نسب به قطر اسمی میلگرد | |||||
| حداقل | حداکثر | حداقل | حداقل | حداقل | حداقل | ||||
| d≤ 16 | 16<d≤32 | 50≥d>32 | |||||||
| میلگرد ساده | س 240 | 240 | – | 360 | 25/1 | 25 | d 3 | d 6 | d 7 |
| میلگرد آجدار مارپیچ | آج 340 | 340 | – | 500 | 18 | ||||
| آج 350 | 350 | 455 | 500 | 17 | |||||
| ملگرد آجدار جناقی | آج400 | 400 | – | 600 | 16 | ||||
| آج 420 | 420 | 545 | 600 | 16 | |||||
| میلگرد آجدار مرکب | آج 500 | 500 | 650 | 10 | |||||
| آج 520 | 520 | 675 | 690 | 13 | |||||
جدول شماره (3) : خواص مکانیکی میلگردهای تولیدی
d = قطر اسمی نمونه آزمون
*قطر فک خمش تعیین شده در جدول فوق برای انجام آزمون توسط تولید کننده است و انجام خمکاری میلگرد در زمان مصرف لازم است با تبعیت از آیین نامه بتن ایران صورت پذیرد.
کاربردهای میلگرد ذوبآهن اصفهان
- ساختمانسازی: تقویت بتن در ستونها، تیرها، فونداسیونها و سقفها
- پروژههای عمرانی: پلها، تونلها و سازههای زیربنایی
- سازههای بتنی مختلف: مسکونی، تجاری و صنعتی
جمعبندی
میلگردهای ساده و آجدار ذوبآهن اصفهان با تولید تحت استانداردهای ملی و بینالمللی، کیفیت و دوام بالایی داشته و انتخابی مطمئن برای پیمانکاران و مهندسان در پروژههای عمرانی و ساختمانی هستند. رعایت اصول صحیح در جوشکاری، خمکاری و نگهداری این محصول، تضمینکننده ایمنی و طول عمر بالای سازهها خواهد بود.
