نمره نبشی

ابعاد و رواداری (mm)

مساحت سطح مقطع

(cm²)

وزن و رواداری

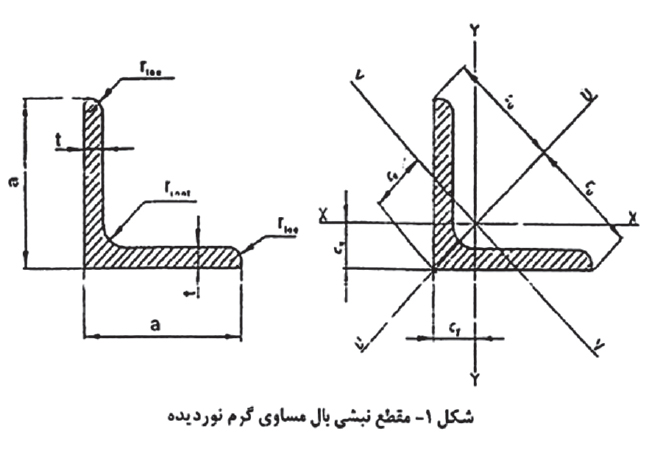

عرض بال (a)

ضخامت بال (t)

R_root

وزن یک متر

Kg/m

رواداری

%

مقدار اسمی

رواداری

مقدار اسمی

رواداری

4×40×40

40

1±

4

5/0±

6

08/3

42/2

6±

4×50×50

50

4

7

89/3

06/3

5×50×50

50

5

75/0±

7

80/4

77/3

6×60×60

60

2±

6

8

91/6

42/5

4±

7×70×70

70

7

9

40/9

38/7

8×80×80

80

8

10

3/12

63/9

9×90×90

90

9

11

5/15

2/12

10×100×100

100

3±

10

1±

12

2/19

15

10×150×150

150

10

16

3/29

23

12×150×150

150

12

16

8/34

3/27

نمره نبشی

فاصله لبه‌ها تا مرکز ثقل

مشخصه های محور های مقطع نبشی

C_x=C_y

cm

C_u

cm

C_v

cm

Y-Y=x-x

U-U

V-V

ممان اینرسی I_x+L_y

cm⁴

شعاع ژیراسیون

r_x=r_y

cm

مدول مقطع

Z_x=Z_y

cm³

ممان اینرسی I_u

cm⁴

شعاع ژیراسیون

r_u

cm

ممان اینرسی I_v

cm⁴

شعاع ژیراسیون r_v

cm

مدول مقطع Z_v

cm³

4×40×40

12/1

83/3

58/1

47/4

21/1

55/1

09/7

52/1

86/1

777/0

17/1

4×50×50

36/1

54/3

92/1

97/8

52/1

46/2

2/14

91/1

73/3

979/0

94/1

5×50×50

40/1

54/3

99/1

0/11

51/1

05/3

4/17

90/1

55/4

973/0

29/2

6×60×60

69/1

24/4

39/2

8/22

82/1

29/5

1/36

29/2

44/9

17/1

96/3

7×70×70

97/1

95/4

79/2

3/42

12/2

41/8

1/67

67/2

5/17

36/1

28/6

8×80×80

26/2

66/5

19/3

2/72

43/2

6/12

115

06/3

9/29

56/1

37/9

9×90×90

54/2

36/6

59/3

116

73/2

9/17

184

44/3

9/47

76/1

3/13

10×100×100

82/2

07/7

99/3

117

04/3

6/24

280

83/3

0/73

95/1

3/18

10×150×150

03/4

6/10

71/5

624

62/4

9/56

990

82/5

258

97/2

1/45

12×150×150

13/4

6/10

83/5

737

60/4

6/67

1170

80/5

303

95/2

0/52

نوع فولاد

درصد ترکیب شیمیایی عناصر (حداکثر مقادیر)

حداکثر کربن معادل

حالت فولاد

 (روش اکسیژن زدایی)

C

Si

Mn

P

S

N

فولاد 33

-*

60/0

6/1

060/0

060/0

–

35/0

–

فولاد 37 – ب

21/0

60/0

6/1

055/0

055/0

011/0

35/0

نیمه آرام

فولاد 37 – ج

20/0

60/0

6/1

050/0

050/0

–

35/0

آرام

فولاد 37 – د

20/0

60/0

6/1

045/0

045/0

–

35/0

کاملا آرام

فولاد 44 – ب

24/0

60/0

6/1

055/0

055/0

011/0

40/0

نیمه آرام

فولاد 44 – ج

23/0

60/0

6/1

050/0

050/0

–

40/0

آرام

فولاد 44 – د

23/0

60/0

6/1

045/0

045/0

–

40/0

کاملا آرام

فولاد 52 – ج

23/0

60/0

6/1

050/0

050/0

011/0

47/0

آرام

فولاد 52 – د

23/0

60/0

6/1

045/0

045/0

–

47/0

کاملا آرام

نوع فولاد

آزمون کشش

آزمون خمش با زاویه 180 درجه

حداقل تنش تسلیم

Y.P

N/(mm)²

مقاومت کششی

U.T.S

N/(mm)²

حداقل ازدیاد طول نسبی

L₀=5.65√S₀

مقدار قطر فک خمش بر حسب ضخامت نبشی

فولاد 33

215

540 – 320

17

t 2

فولاد 37 (ب – ج – د)

235

510 – 360

25

t 5/1

فولاد 44 (ب – ج – د)

275

580 – 430

22

t 2

فولاد 52 (ج – د)

355

680 – 510

21

t 5/2
